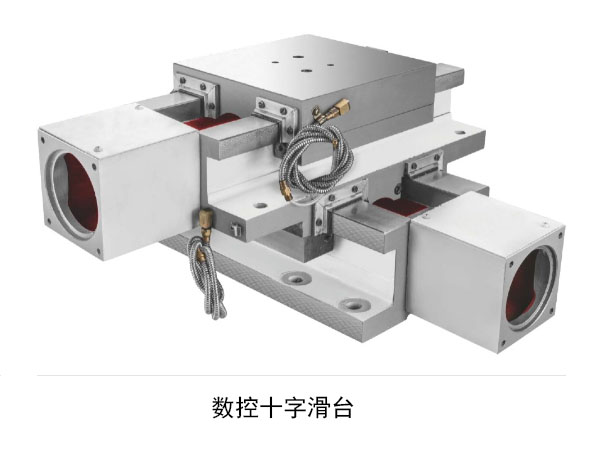

数控十字滑台的机械结构主要包括：交流伺服电机、联轴器、滚珠丝杠、轴承、导轨、滑鞍等零部件的设计。所采用的机械结构具有如下特点：进给系统采用进给伺服电机直接带动滚珠丝杠，取消了齿轮减速机构，使机械传动结构简单，提高位移精度，减少传动误差；轴承采用深沟球轴承，它主要承受径向载荷，亦能承受一定的双向轴向载荷，高转速时，可用来承受纯轴向载荷，并且便宜。机床整体结构的刚度较高，运动控制精确及传动平稳。

   数控十字滑台的总体设计方案对数控滑台而言，主要是纵横方向两个坐标的传动，根据设计任务要求，决定采用点位控制，用伺服电机驱动的开环控制系统，这样可以使控制系统简单，成本低，调试维修容易，为确保数控系统的传动精度和工作平稳性，此工作台采用滚珠丝杠螺母副和滚珠滚动导轨，为尽量消除齿侧间隙。

1.交流伺服电机--交流电动机与直流伺服电机相比，交流电动机输出功率可比直流电动机提高10﹪～70﹪，此外，交流电动机的容量可比直流电动机造得大，达到更高的电压和转速。现代数控机床都倾向采用交流伺服驱动，交流伺服驱动已有取代直流伺服驱动之势。

2.联轴器—采用机械式结构的联轴器，这种联轴器的特点是大扭矩承载、高扭矩刚性和卓越灵敏度；免维护、超强抗油和耐腐蚀性；零回转间隙；体积小巧的联轴器，总长度短，结构简单。

3.滚珠丝杠—选用的滚珠丝杠精度高，并通过使用高纯净度的合金钢并采取特殊的表面热处理方式，使产品具有优异的耐久性。

4.丝杠螺母座—采用径向安装尺寸小，安装简便的丝杠螺母座。
